GF-9系列
GF-9系列

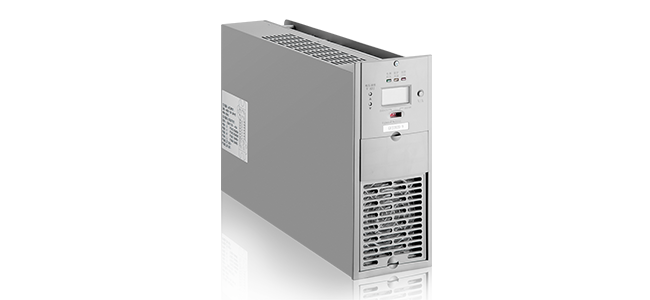

高頻開關整流模塊
GF22020-9系列模塊包括：GF22020-9（220V/20A）、GF22010-9（220V/10A）和GF11020-9（110V/20A）。
產品采用自冷和風冷相結合的散熱方式，在輕載時自然冷卻，符合電力系統的實際運行情況。采用諧振軟開關技術，效率高；采用無源PFC技術，功率因數高，符合DL/T 781-2001中三相諧波標準。
功能特點
輸入電壓工作范圍寬：304VAC～456VAC；
采用先進的LLC諧振高頻軟開關技術，效率大于94%；
內置短路回縮保護，即使模塊輸出長期處于短路狀態也不致?lián)p壞；
采用LED顯示，可查詢模塊的電壓、電流和故障信息；
完善的保護及告警功能，包括輸入過/欠壓、輸出過壓、過溫、過流等；
自然冷卻與風冷結合方式；
散熱風扇溫控線性調試，工作噪音低，風扇壽命長；
內置風扇網罩，防塵設計；
完善的EMI設計，符合相關標準；
內置防反接保護，支持帶電熱拔插；
面板外框加沿設計，有效消除面板開孔誤差所引起的縫隙；
技術參數
項目 參數指標 備注 產品型號 GF22020-9 GF22010-9 GF11020-9 輸入額定電壓 380VAC（-20%～+20%） 輸出額定值 20A/230V 10A/230V 20A/115V 電壓調節范圍 198～286V 98～143V 輸出限流范圍 10%～110%額定電流 110%最大限流點 穩壓精度 ≤0.5% 穩流精度 ≤0.5% 紋波系數 ≤0.1% 轉換效率 ≥94% 額定輸入、額定輸出 輸出過壓保護 300±5VDC，不可恢復 145±3VDC，不可恢復 需手動恢復 輸入欠壓保護 295±5VAC（恢復電壓305±5VAC） 交流電壓正常后自動恢復工作 輸入過壓保護 465±5VAC（恢復電壓450±5VAC） 過溫保護 80℃±5（恢復溫度：60℃±5） 降溫后自動恢復 冷卻方式 溫度和電流聯合控制開啟，溫控線性調速 外形尺寸 110mm×257mm×415mm（寬×高×深） 模塊凈重 ≤8Kg 以上參數僅供參考，請以產品說明書為準
